目前電廠脫硝方法主要有選擇性催化還原法(SCR)和非選擇性催化還原法(SNCR)以及在二者基礎上發展起來的SNCR/SCR聯合煙氣脫硝技術。這三種煙氣脫硝技術均有各自的優缺點。
SNCR技術的原理是在鍋爐內適當溫度(一般為900~1100℃)的煙氣中噴入尿素或氨等還原劑,將NOX(氮氧化物)還原為無害的N2(氮?dú)猓?、H2O(水)。根據國外的工程經驗,該技術的脫硝效率約為25%-50%,在大型鍋爐上運行業績較少。
SCR技術是將SCR反應器布置在火電機組鍋爐省煤器和空氣預熱器之間,煙氣垂直進入SCR反應器,經過各層催化劑模塊將NOX還原為無害的N2、H2O。上述反應溫度可以在300℃-400℃之間進行,脫硝效率約為70%-90%,在大型鍋爐上具有相當成熟的運行業績。
SNCR/SCR混合煙氣脫硝技術是集合了SCR與SNCR技術的優勢而發展起來的,該技術降低了SCR系統的裝置成本,但技術工藝系統相對比較復雜。該技術更適合含灰量高、脫硝效率要求較高的情況。

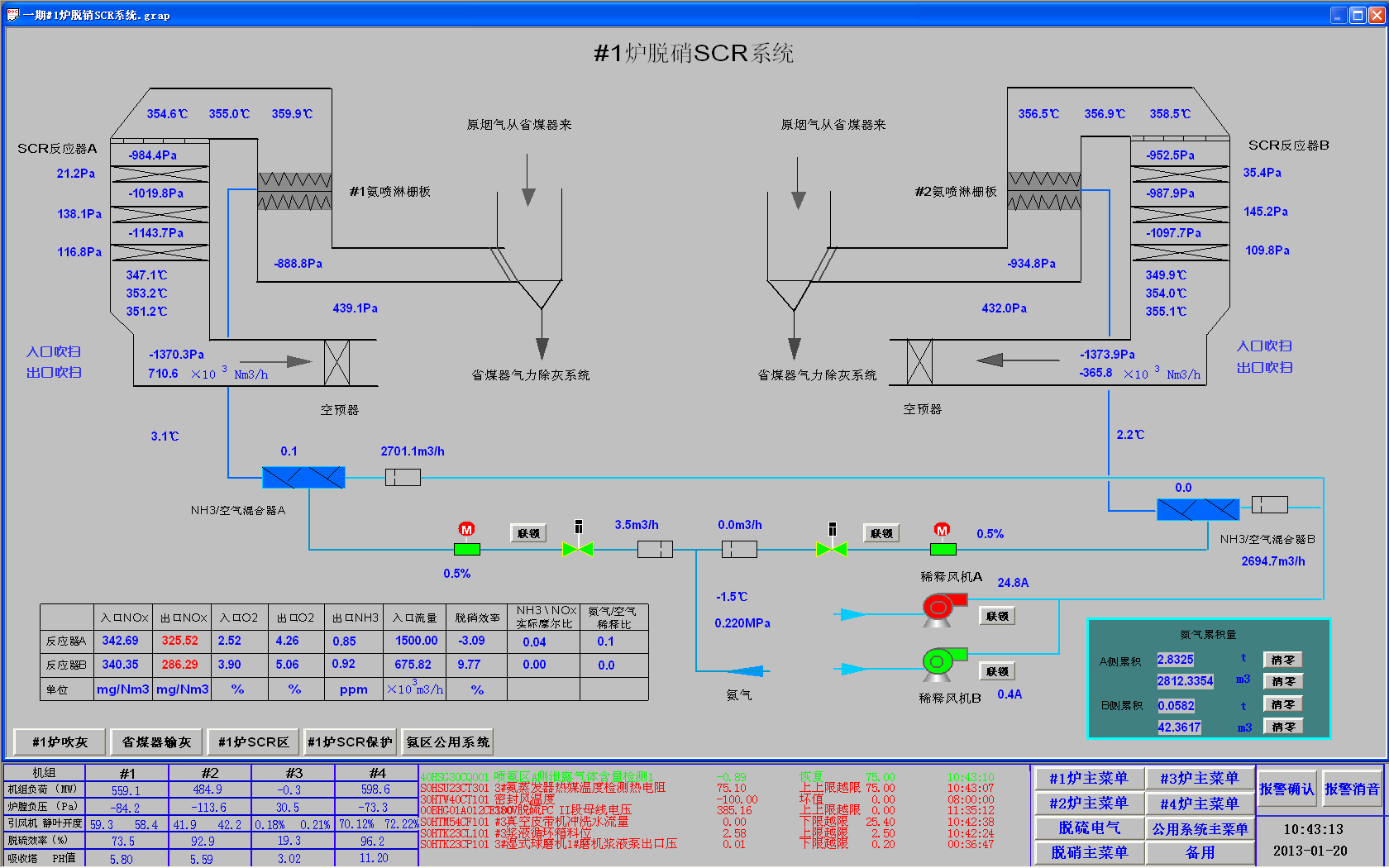

山西河曲發電廠的脫硝控制系統采用山東魯能控制工程有限公司的LN2000分散控制系統,對脫硝的保護,順序控制,調節系統控制等進行了全程的控制。
該套脫硝控制系統與脫硫系統組成一套完整的脫硫脫硝控制系統,共有25對控制站,其中脫硫占19對,脫硝占6對。
測點總數8993個,分配如下 AI點1108個, RTD點576個, TC點64個, AO點200個, DI點4743個, DO點2302個。

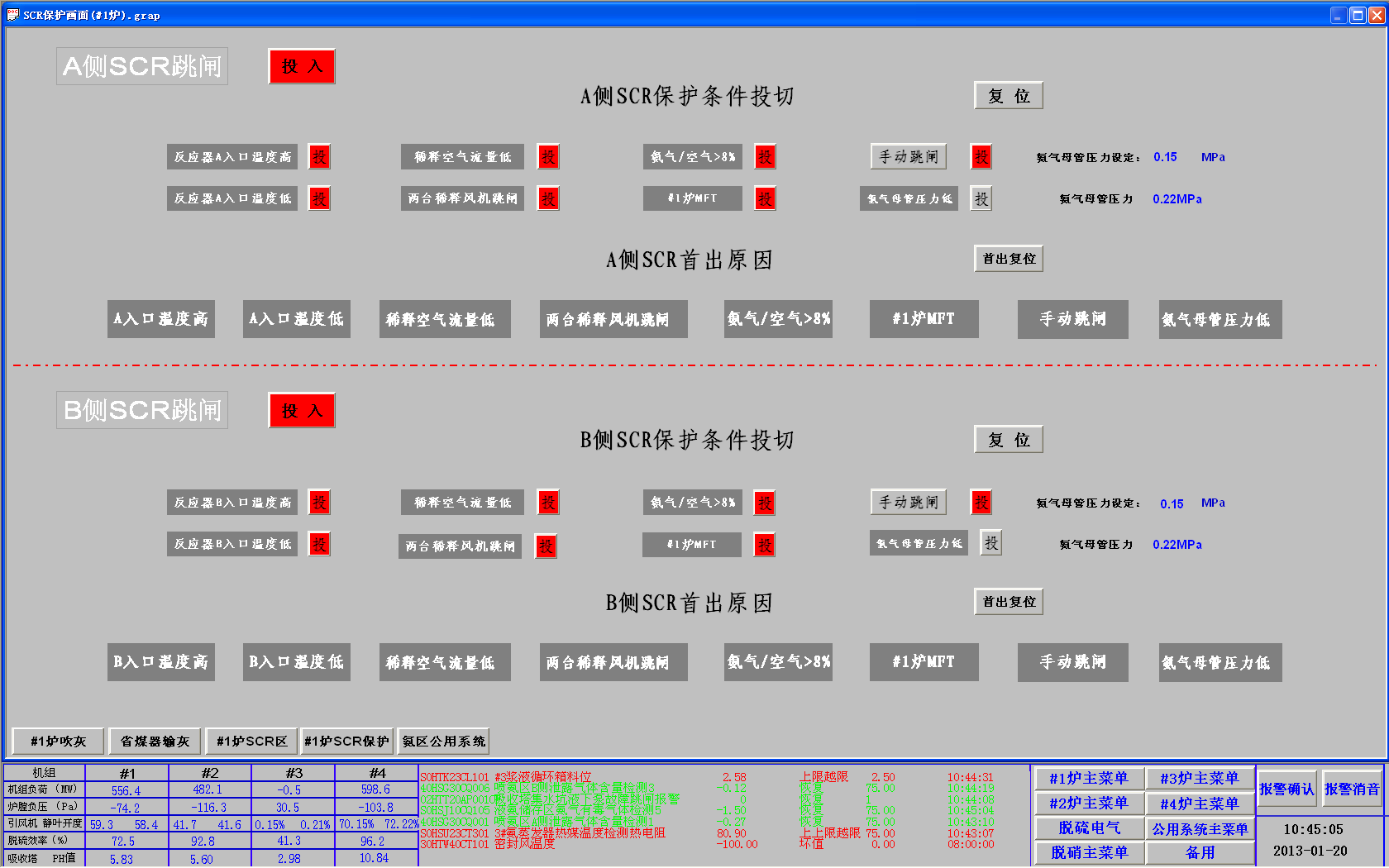

一. 脫硝 DCS 跳閘保護邏輯
1.IS-1(INTERLOCK GROUP 1 保護邏輯 1) :SCR 反應器 A 跳閘邏輯;
1.——跳閘條件(OR):
a.手動跳閘;或;
b.SCR 反應器 A 入口溫度>420 ℃,延時 30s 或;
c.SCR 反應器 A 入口溫度<300 ℃或;
d.鍋爐 MFT 或;
e.稀釋空氣流量(10HSG21CF101)≤2000Nm3/h,延時 30S,或;
f.氨氣/空氣比例>8%,或;
g.稀釋風機 A(10HSG10AN001)跳閘且稀釋風機 B(10HSG15AN001)跳閘或;
h. 氨氣母管供氨壓力(10HSK30CP101)低(可選)。
i.
2.——跳閘動作:
快關 SCR 反應器 A 入口噴氨關斷閥(10HSK31AA003)和調節閥(10HSK31AA101)(調 節信號設定為 4mA);
二、順序控制
主要有稀釋風機系統、混合器入口關斷門、聲波吹灰吹灰控制邏輯、省煤器除灰系統,我們這里選典型的聲波吹灰吹灰控制進行說明。

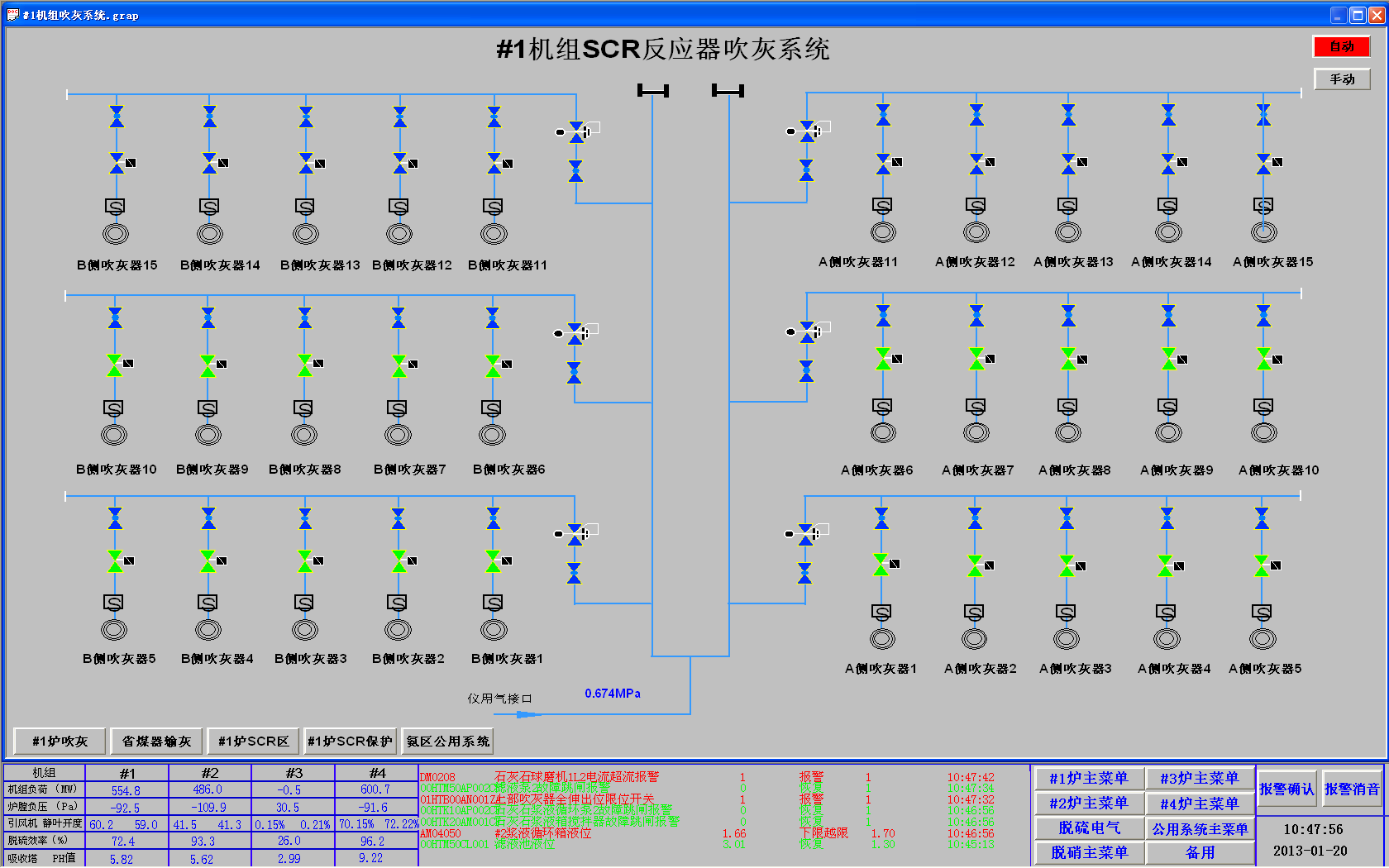

聲波吹灰吹灰控制邏輯
3.1 聲波吹灰器編組說明
每個聲波吹灰器每 10min 發聲 10s。編組時同層相鄰 2 個聲波吹灰器編成一組,落單的一個編成一組
3.2 順控邏輯(每臺反應器安裝中層和下層吹灰器時使用,上層為預留,每臺機組共 12 組)
——允許啟動條件: 無
——自動啟動:上個吹灰順控結束。(本吹灰順控為循環運行)
(說明:每次動作同一組內兩臺臺吹灰器同進同退)
3.3 順控邏輯(每臺反應器安裝上層、中層和下層吹灰器時使用,每臺機組共 18 組)
——允許啟動條件: 無
——自動啟動:上個吹灰順控結束。(本吹灰順控為循環運行)
(說明:每次動作同一組內兩臺臺吹灰器同進同退)
三、調節系統
1. SCR 反應器氨氣噴射量調節
控制方法如下所述:
1. 計算鍋爐煙氣流量 a)鍋爐煙氣流量的計算是依據燃料成分分析結果,以及鍋爐燃燒的空氣流量、燃料量等來進行。脫硝系統最低投運負荷為 50%,此負荷率可不用投油助燃,因此鍋爐煙氣流量最終可 依據煤質分析結果計算煙氣流量。煙氣流量的具體內容參閱圖 1.4.2 煙氣流量參考資料。 b)對負荷變化較大的情況,需要加入超前-滯后預噴氨修正回路。
負荷變化的幅度由 MRY 監測得到。如果負荷變化大,切換繼電器 T3 接通,執行超前-滯 后預噴氨修正回路。
當負荷沒有變化時或變化較小時,超前-滯后預噴氨修正回路不工作(b c)。
2. NOx 含量計算
a. 計算出的煙氣流量 DFGA 與反應器入口 NOx 濃度(純凈 NOx)的乘積就是 NOx 流量信號 E。
E(NOx 流量信號)= DFGA(煙氣流量)x D(入口 NOx 濃度)
b. 函數 FG1 用做從鍋爐空氣流量到 NOx 濃度(純凈 NOx)的轉化計算,該函數可根據運 行數據進行擬合。這個信號在 NOx 分析儀處于維修或故障時起作用,此時 T1 開關進行切換。
3. 氨氣流量計算
a) 計算出的 NOx 流量信號 E 與反應器出口 NOx 變量設定回路的修正摩爾比信號 F 相乘, 得到的就是所需要的 NH3 流量信號 G。
G(所需要的 NH3 流量信號)=E(NOx 流量信號 E)xF(修正摩爾比)
b) NH3 流量信號需要考慮負荷變化的影響和煙氣分析儀的時滯特性。G 與超前-滯后回路 輸出信號 H,微分回路輸出信號 I、出口 NOx 變化設置回路的輸出信號 J 的和就是系統所需的 氨氣流量信號 K,信號 K 比信號 G 更易于對負荷的變化做出響應。
4. 氨氣流量調節閥控制
氨氣流量調節閥是由所需的氨氣流量信號 K 與控制器修正后的氨氣流量信號 L 的偏差來控制的。純氨氣的流量在氨氣噴射母管中由其溫度和壓力值進行修正。
2. 固定摩爾比控制
控制方法如下所述 控制基本原理(固定摩爾比控制),具體地說,控制方法如下:
(氨氣流量)=(氣體流量)x(氮氧化物濃度)x(摩爾比)
由鍋爐空氣流量到煙氣量的計算與出口 NOx 常量控制方法的計算方法相同。
a) 煙氣流量計算
鍋爐煙氣流量的計算是依據燃料成分分析結果,以及鍋爐燃燒的空氣流量、燃料量等來 進行。脫硝系統最低投運負荷為 50%,此負荷率可不用投油助燃,因此鍋爐煙氣流量最終可依 據煤質分析結果計算煙氣流量。
b) NOx 流量信號
上述煙氣流量(DFGA)乘以反應器入口 NOx 濃度是計算出的 NOx 流量信號。 E
(NOx 流量信號)=DFGA(煙氣流量)x D(入口 NOx 濃度)
函數發生器 FG1 是用來把鍋爐空氣流量轉化出 NOx 濃度(A),具體函數可根據運行參數擬合。這個信號(A)在 NOx 分析儀維護或者故障時采用(T1 為開關 b-c 側)
c) 計算出必需的氨氣流量。 摩爾比能從脫硝效率計算得出,具體定值可在調試時確定。G(所需要的 NH3 流量信號)=E(NOx 流量信號 E) x (固定摩爾比) 凈氨氣的流量通過氨氣噴射母管的溫度和壓力修正。(當溫度差在高低溫度周期改變很大并且當壓力變化很大時,誤差增加。)
d) 超前-滯后預噴氨控制
為了修正 NOx 反應器催化劑反饋滯后和 NOx 分析儀響應滯后,超前-滯后預噴氨預噴射氨 氣實施如下:
煙氣流量信號(DFGA)被用作負荷變化信號。對于負荷變化信號有必要采用一個盡可能 迅速的預測 NOx 變化的信號。在某些情況下,也可用發電量需求信號、主蒸汽流量信號,這 些信號比煙氣流量信號(B)更迅速的預測 NOx 變化。如果荷載變幅很大,切換繼電器 T3 接 通,執行超前-滯后預噴氨氣修正回路。當負荷無變化時,無需執行超前-滯后預噴氨修正。
對大的負荷變化情況下,超前-滯后預預噴氨修正的方法見如下示意圖。
3. 控制方式切換
在脫硝系統運行過程中,當脫硝效率低于設計脫硝效率工況下,采用出口 NOx 常量控制 調節方式控制進入脫硝系統的噴氨量;當脫硝效率高于脫硝效率工況下,需切換到固定摩爾 比控制方式以控制進入脫硝系統的噴氨量。在噴氨量調節控制邏輯設計中應按兩種控制方式 進行設計并可實現手動、自動切換。
該套系統投入運行以來,取得了良好的社會效益,為我們的環境治理做出了應有的貢獻。
部分脫硝業績表:
序號 | 用 戶 | 機組號 | 機組容量 | 簽約(投運)時間 |
1 | 內蒙古鄂溫克發電廠 | #1-#2機組 | 2×600MW機組 | 2012.07 |
2 | 山西河曲發電廠 | 二期 | 2×600MW機組 | 2012.07 |
3 | 山西河曲發電廠 | 一期 | 2×600MW機組 | 2012.07 |
4 | 陜西府谷發電廠 | 一期 | 2×600MW機組 | 2012.08 |
5 | 陜西府谷發電廠 | 一期 | 2×600MW機組 | 2012.09 |
6 | 內蒙古鄂溫克發電廠 | #1-#2機組 | 2×600MW機組 | 2012.12 |
7 | 山東萊蕪發電廠 | #5機組 | 1×330MW機組 | 2010.09 |
8 | 山東萊蕪發電廠 | #6機組 | 1×330MW機組 | 2011.12 |
9 | 新疆哈密大南湖發電廠 | #1-#2機組 | 2×300MW機組 | 2012.09 |
10 | 國網寧夏煤電有限公司 | 150MW 機組 | 2012.08 |
