山東魯能控制工程有限公司開發的水電計算機控制系統是國產控制設備替代水電普遍在用的進口控制設備的成功嘗試，能夠?yàn)樗姀S提供系統結構簡單、控制功能優越、“人機”界面友好的優質控制系統。使用魯能控制水電計算機控制系統也絕非是簡單的對PLC的替換或套用PLC系統的設計模式，而是根據DCS方便的組態(編程)和強大的控制功能，來改變部分原控制系統的設計思路，以達到簡化控制系統結構、節省投資、更容易操作、更可靠控制、最少的維護工作量和檢修更方便的目標。

魯能控制水電計算機控制系統特點(與PLC組成水電控制系統比較)

1.1.1 控制設備和應用軟件(包括現地控制、上位機、工程師站等)由同一廠家提供，整體性、穩定性、系統兼容性更好，控制系統組態方便、運行可靠，維護簡單。

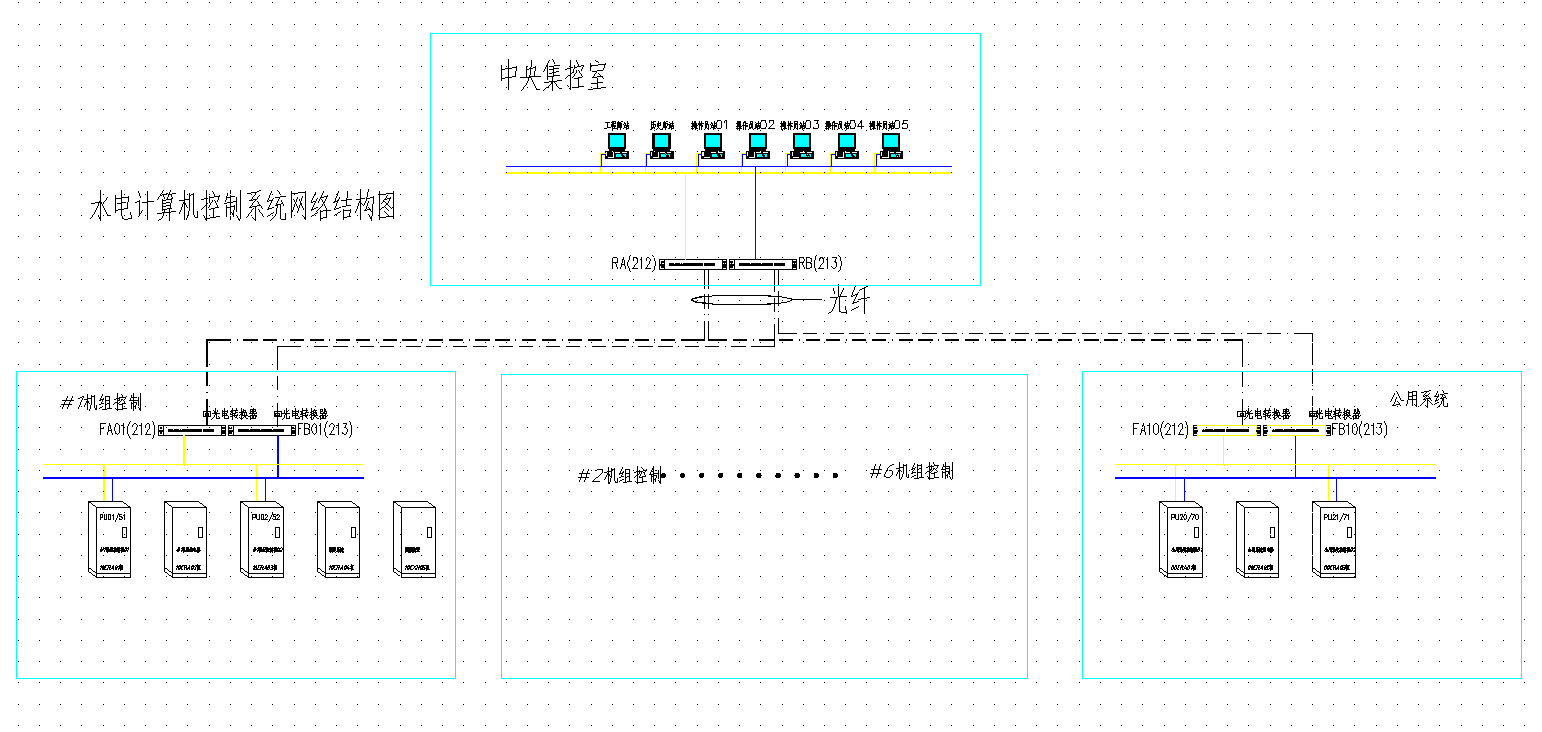

1.1.2 控制系統結構簡單，設備投資少。全廠的計算機控制系統結構見圖1。

控制系統不設服務器，不設廠級控制中心，不設現地控制觸摸屏，不設廠級和廠內通訊站，操作員站不分主次。

DCS結構為I/O卡件與接線端子為“一體化”結構，接線更加簡單，維護更方便;DCS控制系統使用的是雙CPU，國產DCS比采用進口PLC雙CPU系列的計算機控制系統性價比高更有競爭優勢。

1.2 中小水電站的特點

地處偏僻，技術力量薄弱，投資小，運行方式“以水定電”。設計階段就要充分考慮系統日后的“免維護”、操作簡便、投資省、系統可靠。

二、系統結構設計

電站的電氣保護、系統同期、廠用直流、廠用電、及廠家成套的勵磁、水機調速系統等的設計要圍繞DCS控制系統和中小水電站的特點制作。充分利用DCS信息收集、處理能力強、系統可靠、人機交流友好的特點，以軟件能完成的就不再設計“二次”硬接線為原則，如不設計手動遠程操作開關(只留廠家?guī)Ц邏洪_關柜手動操作等)或后備手動控制回路。

三、系統軟化(組態)設計

用DCS控制“軟件”替代部分“硬接線”功能、替代部分操作規程和操作經驗、替代部分人工操作、幫助電站提高管理水平。
