遼寧阜新旭科光伏玻璃有限公司（以下簡稱為旭科公司）是一家生產高白、超白、翠綠料等綜合日用玻璃制品的大型民營玻璃制造企業。日產浮法玻璃一千噸，總部位于遼寧省阜新市海洲區高新工業區，擁有一大批富于管理和生產經驗的員工，總占地面積200多萬平方米。

旭科公司500t/d浮法玻璃生產線改造前采用的是某進口品牌的控制系統，但由于其設備老化，備件昂貴，服務不能及時到位等原因，旭科公司通過對玻璃行業了解和市場調查，結合公司現狀決定采用山東魯能控制工程有限公司的LN2000 DCS系統代替原來的某進口控制系統。

LN2000DCS系統應用當今流行的通信協議及網絡結構，構成了系統的通訊網絡。本系統具有兩層網絡結構：上層為高速以太網，是操作員站、工程師站及過程控制站間的信息通路，又稱實時數據網；下層為目前在工業控制領域迅速發展，且具有廣泛應用前途的CAN協議現場總線，作為過程控制站與I/O模塊間的通訊網路。過程控制站作為兩層網絡的橋梁，既能接收工程師站下裝的組態信息又能采集I/O模塊數據，執行控制策略，通過I/O模塊控制生產過程。

LN2000DCS在浮法玻璃生產線中主要是實現對三大熱工部分進行監控及控制：熔窯、錫槽、退火窯。該系統配置1臺工程師站（兼做歷史站）、2臺操作員站、1臺打印機、2對過程控制站、1面電源柜及兩面控制柜。本套系統將熔窯部分定為#1（51）過程控制站，錫槽、退火窯兩個部分定為#2（52）過程控制站，模塊分裝在兩個控制柜中，整套系統共處理現場信號的數目為：模擬量輸入信號（AI）248個，模擬量輸出信號（AO）136個，數字量輸入信號（DI）144個，數字量輸出信號（DO）32個。

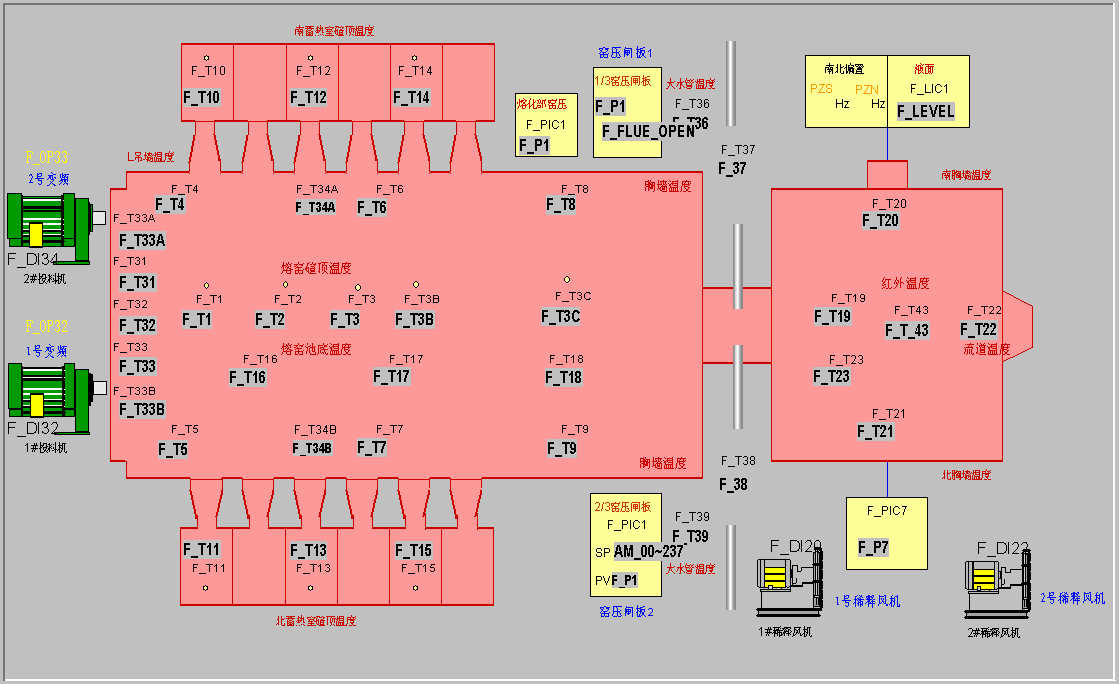

1.熔窯總貌如圖1

圖1  熔窯總貌

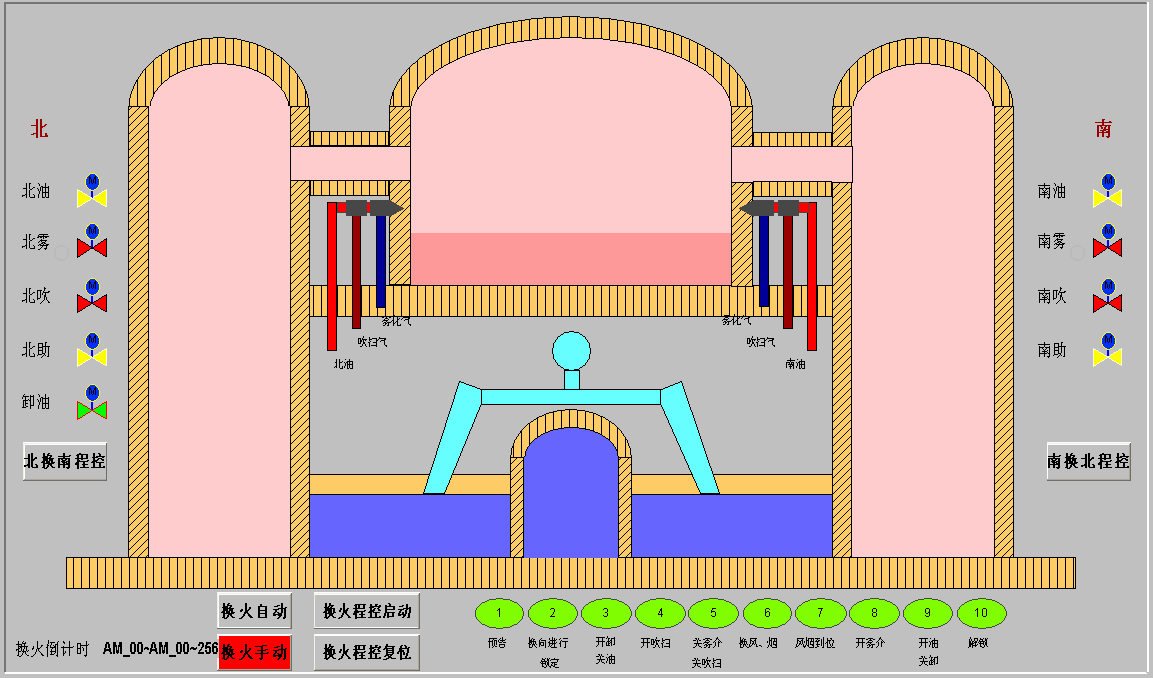

a、換火示意圖如圖2

圖2  換火示意圖

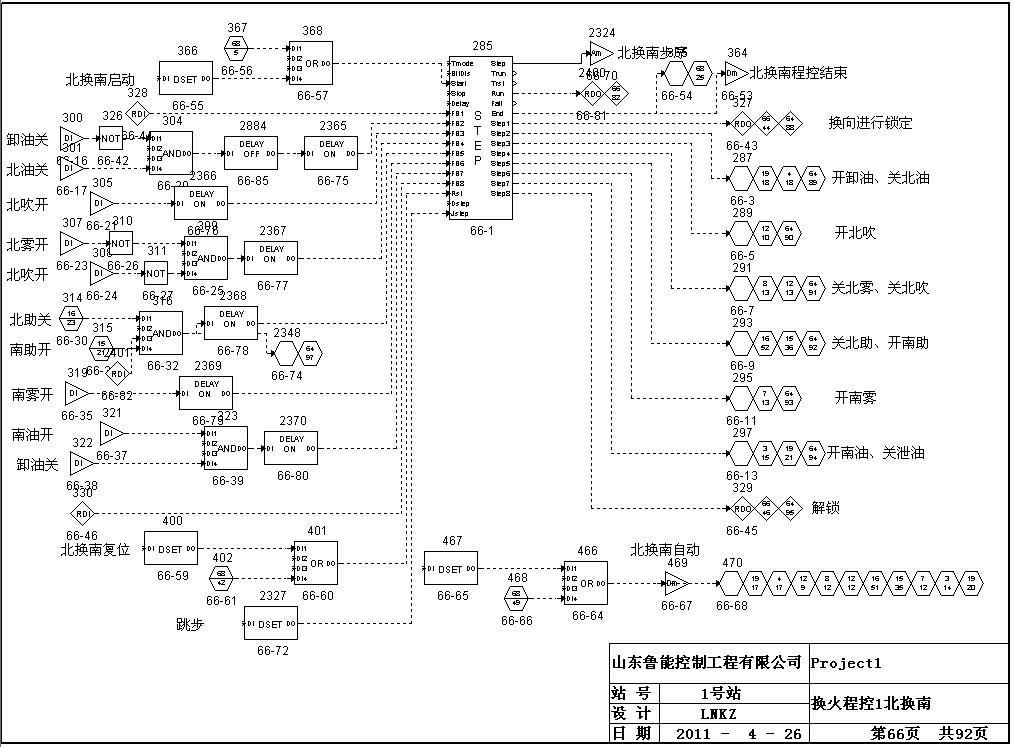

換火程控邏輯如圖3

圖3  換火程控邏輯圖

b、玻璃液面自動控制：窯頭玻璃液面的高度是窯頭最重要的參數之一，玻璃液面的穩定是通過自動控制投料機來實現的，旭科公司配有兩臺投料機，并列放置，同時運行，要求兩臺投料機投料速度基本一致。但是玻璃窯的容量很大，投料機是安裝在玻璃窯的最前端，液面測量裝置是放置在窯頭的末端，窯內玻璃液不是水平的，所以測量值的滯后相當嚴重，由于現場測量裝置的缺陷，投料機的PID控制不能完全投入，經與廠內技術專工探討，制定如下控制策略，并取得了良好效果。具體設計方法如下：

手動控制方式：手動設定兩臺投料機的頻率。

自動控制方式：兩臺投料機都投入自動，1#投料機設定玻璃液面的高度，2#投料機給定頻率偏置，2#投料機頻率=1#投料機頻率+偏置。

半自動控制方式：畫面設置4個按鈕（慢速、中速、快速、復位），3種速度可由操作工自由設置。兩臺投料機都投入自動，選擇慢速、中速、快速的任意一種，1#投料機以相應的頻率轉動，2#投料機頻率=1#投料機頻率+偏置。選擇復位，切換為第二種方式（自動控制方式）?？刂七壿媹D如圖4

圖4  玻璃搖液位邏輯圖

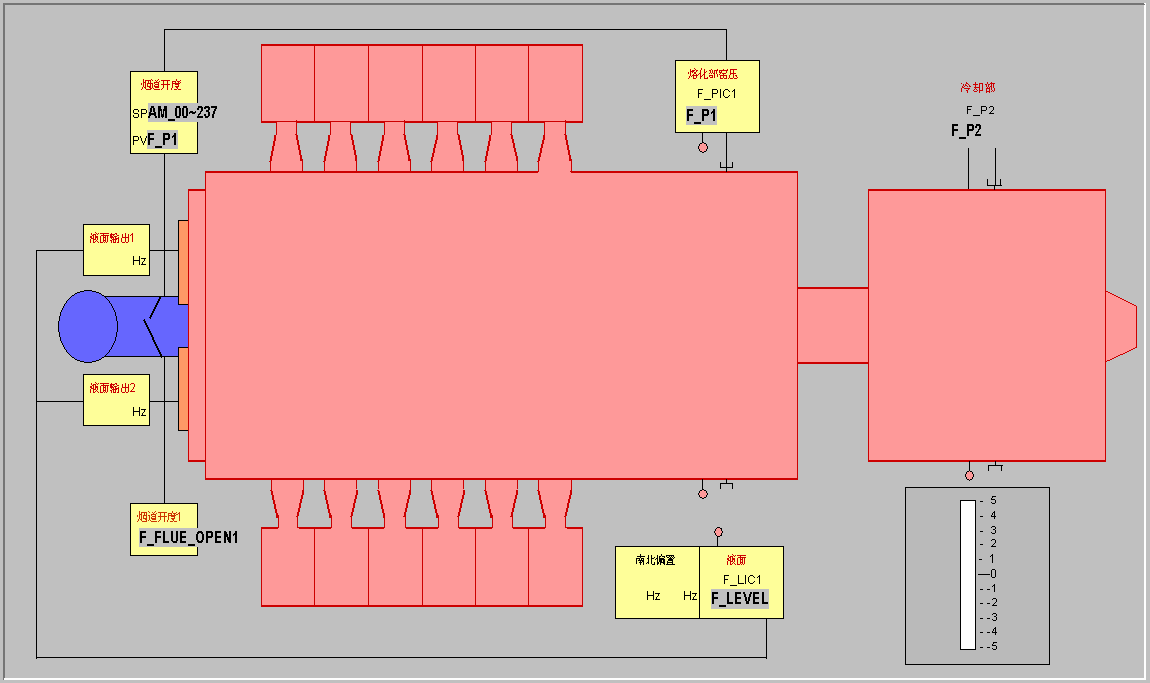

c、窯壓自動控制：窯壓也是窯頭最重要的參數之一，窯壓的穩定是通過自動控制窯壓閘板來實現的，窯頭一般配有兩個窯壓閘板（1/3窯壓閘板、2/3窯壓閘板），1/3窯壓閘板通常放在全開位，2/3窯壓閘板投入自動控制調節窯壓。窯壓控制總貌如圖5

圖5  窯壓控制總貌

d、流道溫度自動控制：流道溫度也是窯頭最重要的參數之一，流道溫度的穩定是通過自動控制稀釋風機的頻率來實現的，旭科玻璃廠配有兩臺稀釋風機，一用一備。由于玻璃液溫度相當高（約1100℃），稀釋風機作用很微弱，所以大多玻璃廠的稀釋風機都未投自動。

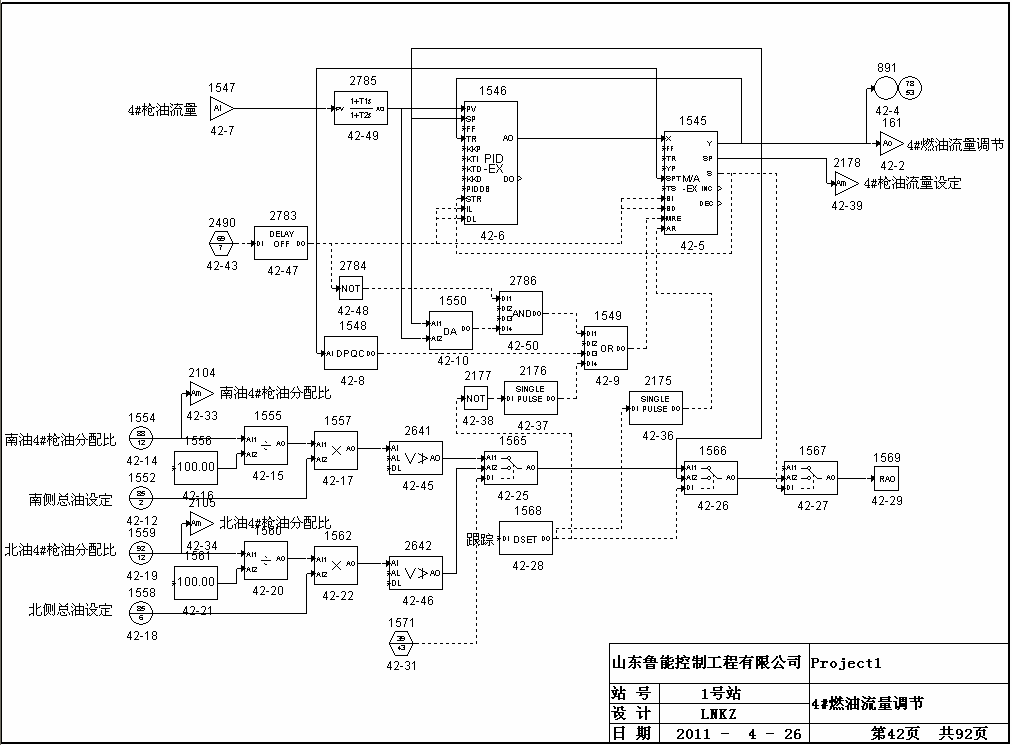

e、燃油/助燃風量（油風比）自動控制：燃油量是保證玻璃窯正常運行和經濟性的重要指標，助燃風量要時刻跟隨燃油流量的變化，既不能過量影響窯內溫度，又不能欠量導致重油不能完全燃燒。旭科公司窯頭設六個小爐，1-5號小爐每個小爐配3支油槍，6號小爐配1支油槍，1-6號小爐每個小爐配一個助燃風通道。燃油流量是通過自動控制油槍油閥開度來實現的，旭科公司的油槍控制是一閥一噴嘴控制（每個噴火嘴配一個油閥），相對于其他玻璃廠的一閥一小爐（三噴嘴）控制，其火焰更穩定。因為燃油流量在換火的時候波動比較大，所以助燃風流量沒有采取跟隨燃油流量的控制方式，只是單獨投入自動，人工給定設定值。燃油流量控制邏輯如圖6

圖6 燃油流量控制邏輯圖

 (2)  錫槽部分

a、拉邊機的控制

控制其轉速和拉邊齒輪與玻璃帶前進方向的角度，使玻璃帶的厚度發生變化，形成符合工藝要求的玻璃帶。

拉邊機的轉速隨生產玻璃的品種和玻璃產量而定，通常2~3個月變換一次。轉速數值依具體的錫槽而不同，需要長時間的經驗積累。

b、保護氣體：

在錫槽內，玻璃帶是與錫液表面接觸的，當錫槽內有氧氣存在時，在錫液表面上就會有一層氧化錫，并粘在玻璃帶面上，當玻璃在加工后（如烘彎、鋼化再加熱）在顯微鏡下能看到玻璃表面上有一連串的皺紋，這些皺紋回衍射格子，使白光線分解為虹彩，必須進行拋光處理才能消除。為了盡量減少玻璃帶的氧化，應該使錫槽內部保持還原性氣氛，通常通過通入H2和N2來完成。

c、錫槽在生產中要絕對避免各類事故的發生，特別是滿槽事故。主要是顯示槽內、罩內、槽底鋼板等部位的溫度、壓力，氮、氫氣流量等，對錫槽出口溫度進行控制。

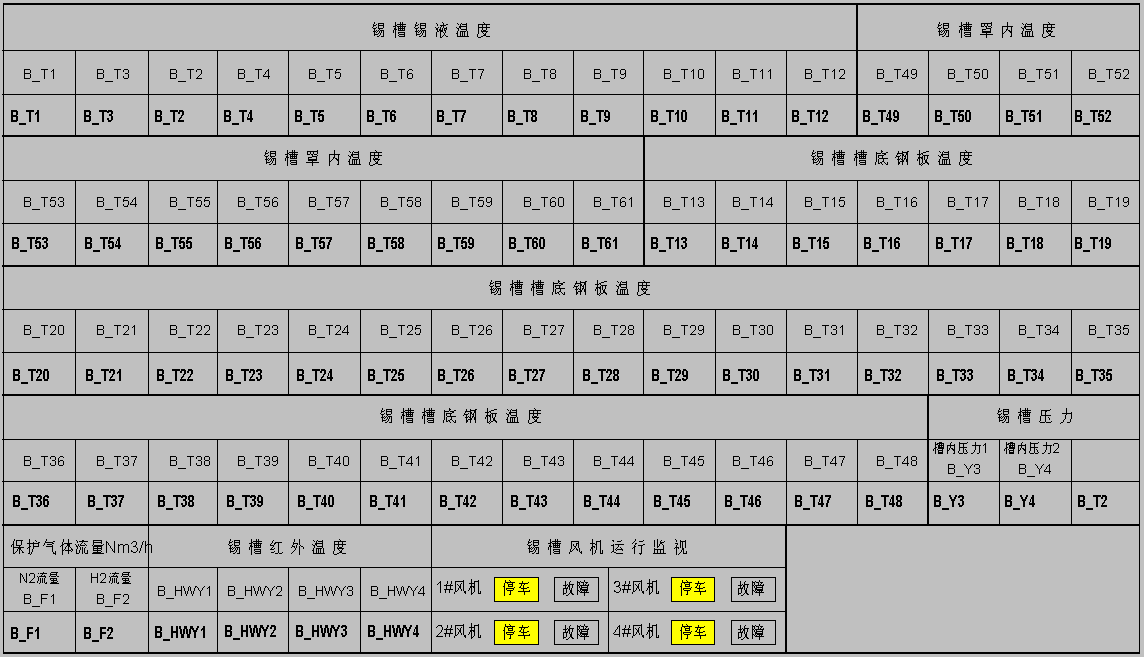

錫槽出口溫度有很大的慣性，PID算法中采用了強比例弱積分，加適量微分，控制精度為±1℃。錫槽參數總表如圖7

圖7 錫槽參數總表

(3)  退火窯部分
    主要是對退火窯縱向五個區A、B、C、RET1、RET2的溫度進行控制，其中有一部分是分程控制。這也是浮法生產線中的控制難點。

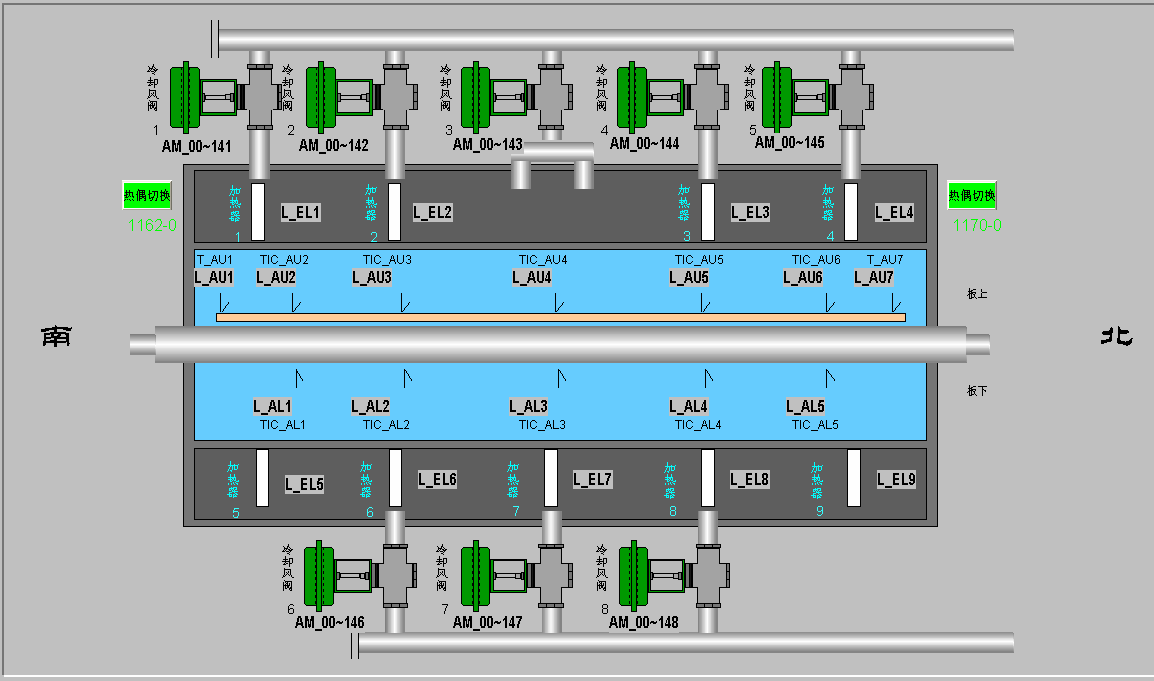

    退火窯分程控制是退火窯溫度過程值直接進入PID算法，在PID算法的輸出項上加上兩個折線算法使輸出開度0％~50％對應風閥開度100％~0％；輸出開度50％~100％對應電加熱開度0％~100％；當輸出開度為50％時，風閥和電加熱的開度均為零。考慮到風閥和電加熱對被控對象作用會有差別如使用相同的PID參數就很難達到好的控制效果，于是又在控制算法中加入?yún)?shù)選擇，即：當輸出開度0％~50％時自動選擇風閥的PID參數，當輸出開度50％~100％時自動選擇電加熱的PID參數，這樣雖然PID算法的參數比較難整定，但控制效果較好。退火窯的一般溫度控制（不分程的控制回路）基本與錫槽出口溫度控制類似。在正常生產時退火窯溫度大部分控制在±1.5℃左右。在退火窯部分的畫面中，把所有的風閥、電加熱輸出開度都用填充顏色的棒狀圖表示。所有設備的運行狀態一目了然。退火窯控制總圖如圖8

圖9 退火窯控制圖

LN2000作為國內知名DCS品牌之一，在立足電力的基礎上，不斷擴大自己的市場占有率和行業應用范圍， 經過魯控人的不懈努力，先后在化工、水泥、冶金以及生物質等方面有了良好的應用業績。LN2000 DCS在旭科公司500t/d浮法玻璃生產線上的成功應用再一次證明了我們的產品具有廣泛的應用空間。

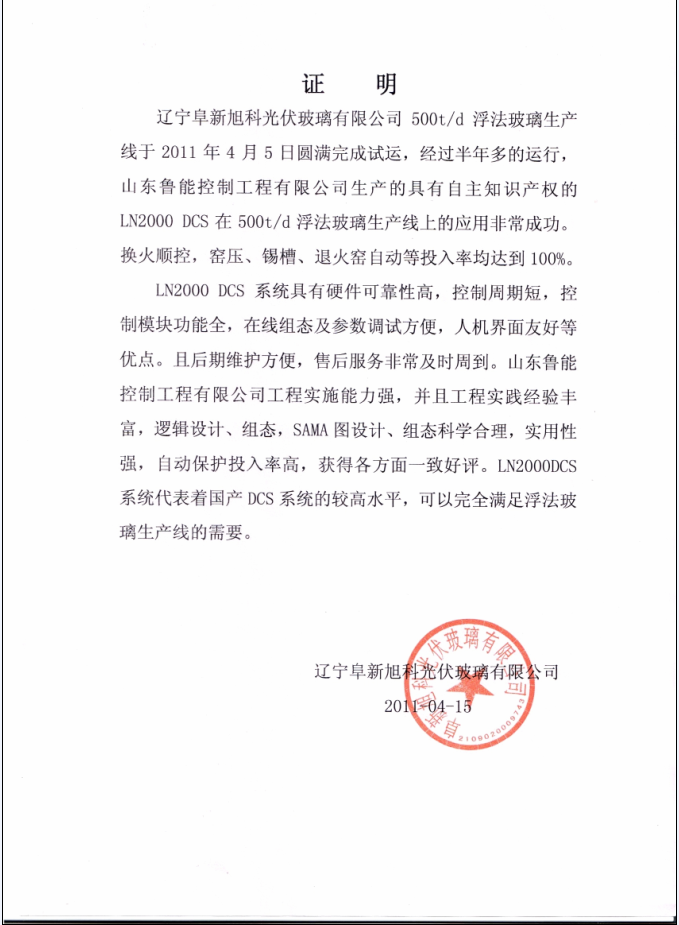

圖9 用戶證明
